Membran-Druckbehälter – ZBOS (10 bar)

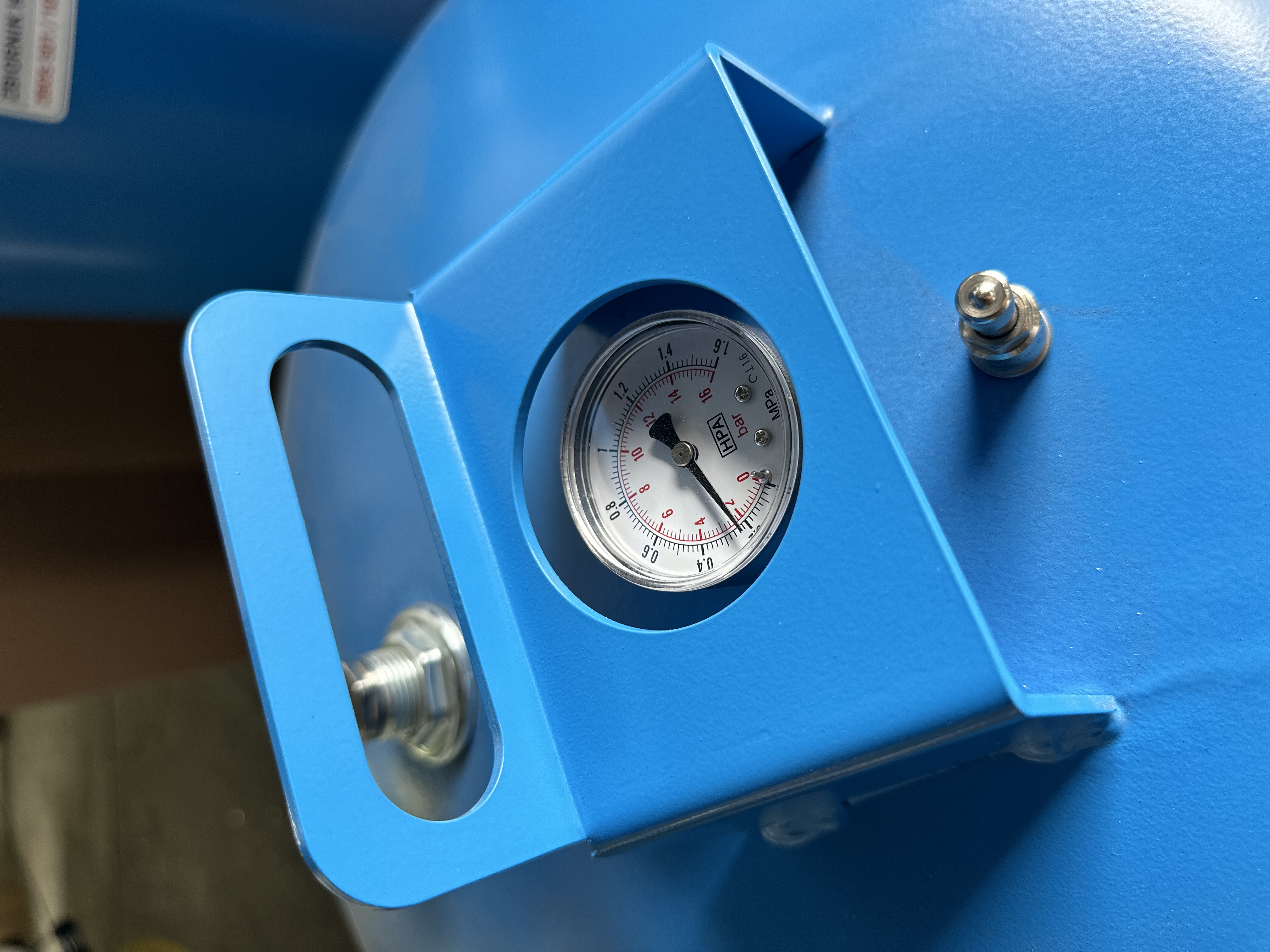

Die Membran-Hydrophorbehälter des Typs ZBOS 10 bar sind zur Speicherung von Brauchwasser bestimmt, das zur Versorgung von Wohn- und Wirtschaftsgebäuden aus eigenen Wasserquellen für Trink- oder Industriezwecke genutzt wird. In Kombination mit selbstansaugenden oder Tiefbrunnenpumpen bilden sie automatische Hydrophoranlagen. Im Inneren des Behälters befindet sich eine Sackmembran aus EPDM-Gummi. Die Behälter sind durch eine Lackbeschichtung vor Korrosion geschützt und sowohl innen als auch außen pulverbeschichtet. Da das Wasser- und Gassystem durch die elastische Membran voneinander getrennt ist, besteht während des Betriebs keine Notwendigkeit, Luft nachzufüllen. Auf dem oberen Boden befinden sich ein Manometer, ein Ventil sowie ein Griff, der eine freie Positionierung des Behälters ermöglicht.
Vorteile der ZBOS 10 bar-Behälter:
- innen und außen pulverbeschichtet,
- wartungsfrei,
- schnelle Montage,
- längere Lebensdauer (Wasser befindet sich in der Membran),
- hoher Betriebsdruck.
Alle Druckbehälter des Typ
ZBOS / ZBOL / ZBOS 10 bar
sind auch innen lackiert.
Dies stellt einen zusätzlichen Schutz des Behälters dar, der sowohl seine Lebensdauer als auch die der Membran verlängert.
Behälterkonstruktion

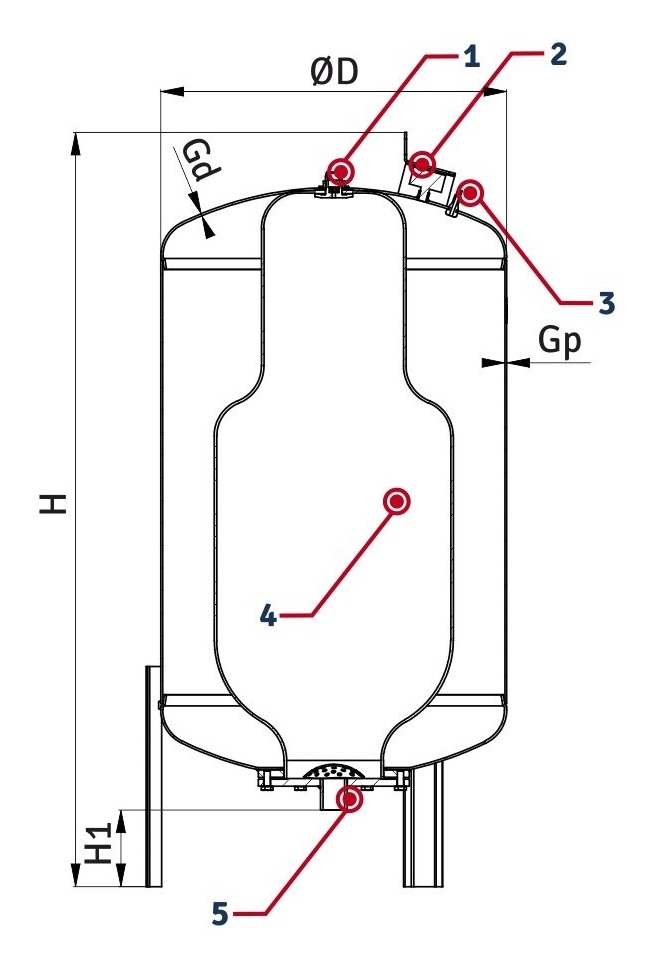

ZBOS 201 / 301 / 501 l

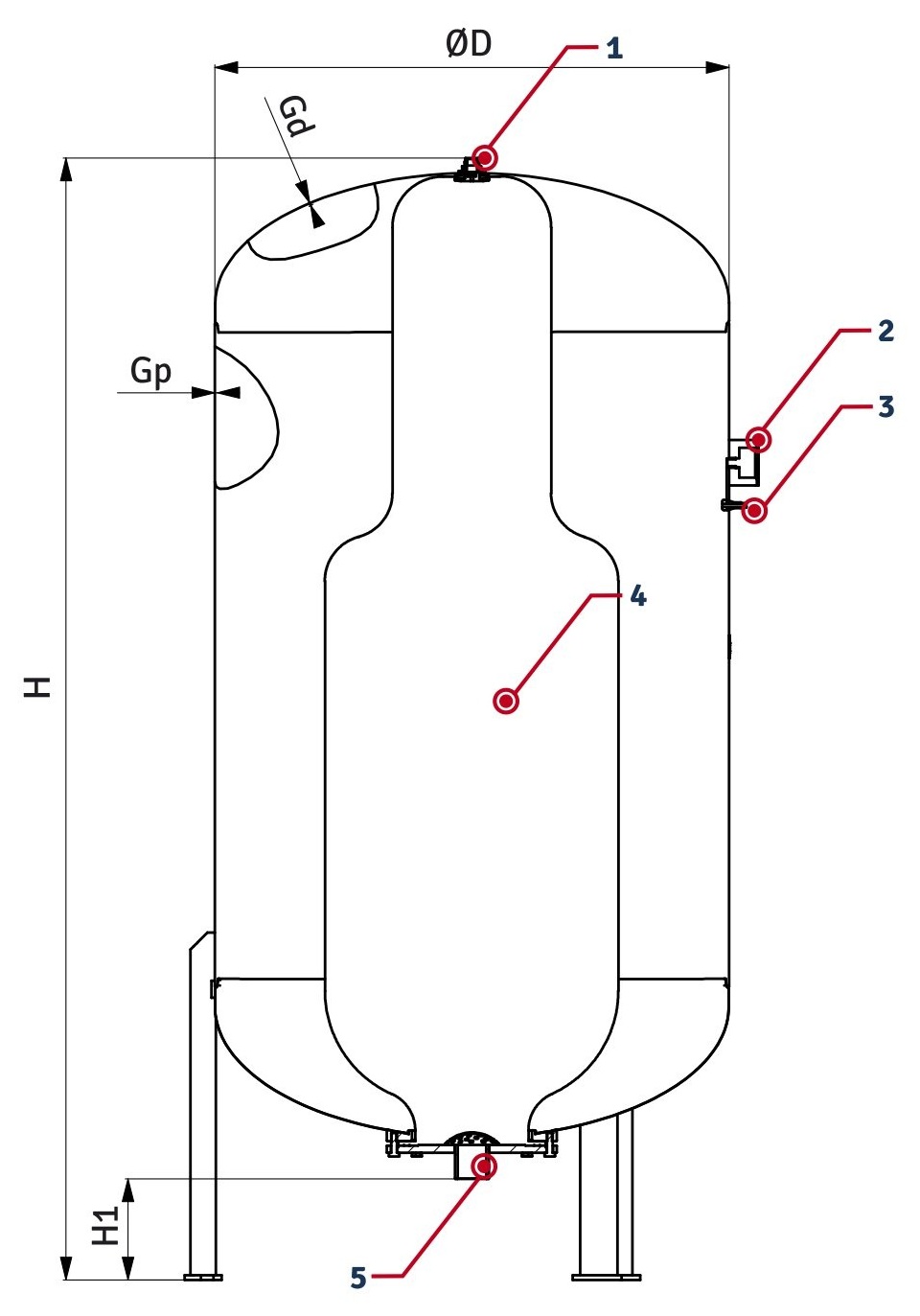

ZBOS 1001 l
Beschreibung
|
1. |
Membran-Luftventil |
|||||||||||||
|
2. |
Manometer |
|||||||||||||
|
3. |
Luftventil |
|||||||||||||
|
4. |
Membran |
|||||||||||||
|
5. |
Anschlussstutzen G 1¼" (G 2" für ZBOS 1001 l Behälter) |
|||||||||||||
Technische Daten der ZBOS 10 bar - Behälter
| Behältertyp | Volumen | øD | H | H1 | Gp | Gd | Max. Druck | Prüfdruck | Temp./min | Temp./max | Gewicht |
| [ l ] | [ mm ] | [bar] | [oC] | [kg] | |||||||
| ZBOS201 | 200 | 550 | 1200 | 130 | 3,0 | 3,5 | 10 | 14,4 | 6 | 20 | 65 |
| ZBOS301 | 300 | 1500 | 80 | ||||||||
| ZBOS501 | 500 | 750 | 1544 | 3,5 | 4,0 | 125 | |||||
| ZBOS1001 | 1000 | 908 | 1980 | 180 | 4,0 | 220 | |||||
Hydrophor-Druckbehälter mit Membran
- Im Inneren befindet sich eine Gummimembran (Ballon).
- Das Wasser ist vom Luftpolster getrennt.
- Die Luft befindet sich zwischen der Behälterwand und der Membran.
Dadurch ist der Druck stabiler und die Luft gelangt nicht ins Wasser.
Zusätzlich sind die Membranbehälter ZBOS / ZBOL / ZBOS 10 bar auch innen lackiert.
Verzinkter Hydrophor-Druckbehälter
- Hergestellt aus Stahl mit einer Zinkbeschichtung
(Schutz vor Korrosion). - Keine Membran – das Wasser hat direkten Kontakt mit der Luft.
- Luft und Wasser vermischen sich im Inneren. n der Praxis bedeutet dies, dass sich die Luft allmählich im Wasser auflöst und regelmäßig nachgefüllt werden muss.
